Meglévő légkezelő korszerűsítése teljes berendezéscsere nélkül
Egy működő légkezelőt nem feltétlenül kell teljes egészében lecserélni. Először azt érdemes megvizsgálni, hogy a meglévő rendszerben hol van műszakilag és gazdaságilag értelmezhető korszerűsítési lehetőség, és milyen hatással lehet ez az energiafelhasználásra, az üzemeltetési költségekre és a rendszer hosszú távú működésére.
A NUXON előzetes retrofit-vizsgálata a légkezelőt rendszerként értékeli, és segít meghatározni, mely beavatkozások indokoltak, illetve érdemes-e a meglévő berendezést korszerűsíteni a teljes csere helyett.
Nem szükséges minden műszaki adatot ismernie az első egyeztetéshez.
Működik a légkezelő. De biztos, hogy úgy érdemes tovább üzemeltetni, ahogy most működik?
Egy légkezelő hosszú éveken keresztül képes ellátni a feladatát úgy is, hogy közben az energia- és üzemeltetési költségei már nem optimálisak. A teljes csere előtt ezért érdemes külön megvizsgálni, hol van valódi korszerűsítési lehetőség.
-
Magas energiafelhasználás
A szűrőn kialakuló nyomásesést a ventilátornak kell leküzdenie ahhoz, hogy a szükséges légmennyiséget biztosítsa. Azonos légmennyiség és ventilátorhatásfok mellett a nagyobb nyomásesés nagyobb ventilátorteljesítmény- és energiaigényt jelent.
-
Folyamatos szűrőcsere
A csereszűrő nemcsak beszerzési költség: munkát, logisztikát, készletezést és rendszeres beavatkozást is jelent.
-
Keletkező hulladék
Az elhasznált, eldobható szűrők kezelése folyamatos üzemeltetési és környezeti teher.
-
Elavult szűrőfokozat
Lehet, hogy maga a légkezelő továbbra is használható, miközben a szűrés korszerűsítésre érett.
-
Korszerűsítési program
Energetikai audit, épületfelújítás vagy költségcsökkentési cél új beavatkozási pontokat tehet fontossá.
-
Teljes csere előtt
Egy új légkezelő jelentős beruházás és összetett projekt lehet. Előtte érdemes megvizsgálni, mi tartható meg.
Teljes csere vagy célzott korszerűsítés?
A retrofit nem azt jelenti, hogy mindenáron meg kell tartani a régi berendezést. A cél annak eldöntése, hogy a meglévő rendszer állapota, kapacitása és üzemi körülményei mellett van-e értelme célzottan fejleszteni egyes elemeket.
Teljes csere
Komplett új berendezés
Célzott korszerűsítés
Meglévő légkezelő, kijelölt beavatkozási ponttal
Ha a légkezelő alapvető funkciói megfelelőek, a szükséges légmennyiség biztosítható, és a korszerűsítési cél egy jól körülhatárolható veszteséghez vagy üzemeltetési problémához kapcsolódik, a retrofit vizsgálata indokolt lehet. Ha a rendszer szerkezeti, higiéniai vagy kapacitásproblémái ezt nem teszik lehetővé, nagyobb felújítás vagy teljes csere lehet szükséges.
Az előzetes vizsgálat célja annak meghatározása, hogy a meglévő rendszerben van-e olyan beavatkozási pont, amelyet műszakilag és gazdaságilag érdemes továbbvizsgálni.
Ha a rendszer állapota, higiéniai vagy kapacitásproblémája nagyobb beavatkozást indokol, ezt nem próbáljuk egyetlen részmegoldással elfedni.
Mit jelent a légkezelő retrofit?
A légkezelő retrofit egy már működő berendezés célzott korszerűsítése. A cél nem az, hogy mindenáron megtartsuk a régi rendszert, hanem hogy meghatározzuk, mely elemek használhatók tovább, hol indokolt beavatkozás, és milyen műszaki-gazdasági eredmény várható.
Egy retrofit érintheti többek között a szűrést, a ventilátort, a szabályozást, a hővisszanyerést vagy más rendszerkomponenst. A NUXON a projektet a szükséges beavatkozások összessége alapján értékeli és szervezi meg.
- Meglévő rendszer
- Célzott beavatkozás
- Tovább működő, korszerűsített rendszer

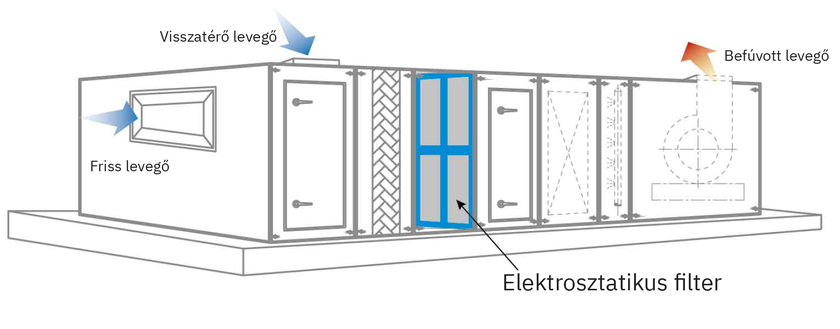

Hol lehet érdemi beavatkozási pont a légkezelőben?
A légkezelő több egymásra ható egységből áll. A retrofit értékelésénél ezért a teljes rendszer működését vizsgáljuk, nem egyetlen alkatrészt önmagában.
A NUXON kiemelt technológiai kompetenciája ezen belül a szűrőfokozat korszerűsítése és annak energetikai, üzemeltetési és életciklus-hatása. Ha a projekt célja más rendszerkomponensek beavatkozását is indokolja, azt a retrofit projekt műszaki tartalmában kezeljük.
- Zsalu, keverőkamra
- Szűrőfokozat kiemelt NUXON beavatkozási pont
- Hővisszanyerő
- Fűtő-, hűtőkalorifer
- Ventilátor
- Meglévő rendszer
- Vizsgálat
- Célzott korszerűsítés
A szűrés nemcsak levegőminőségi kérdés
A szűrő önmagában nem villamos fogyasztó, de nyomásesést okoz. Ezt a nyomáskülönbséget a ventilátornak kell leküzdenie ahhoz, hogy a szükséges légmennyiséget biztosítsa. Azonos légmennyiség és ventilátorhatásfok mellett a nagyobb nyomásesés nagyobb ventilátorteljesítmény- és energiaigényt jelent.
A szűrőfokozat ezért nemcsak levegőminőségi, hanem energetikai kérdés is.
- Szűrő Δp
- Hőcserélők
- Légcsatorna, idomok
A tényleges energetikai hatás ugyanakkor mindig rendszerfüggő. A légmennyiség, a ventilátor, annak hatásfoka és szabályozása, a teljes rendszerellenállás, az üzemidő és a jelenlegi szűrés együtt határozza meg a valós energiahatást.
Ezért nem látatlanban ígérünk megtakarítási százalékot: a konkrét légkezelő adataiból indulunk ki.
A szűrés valós költsége nem a szűrő árával ér véget
A jelenlegi szűrés gazdasági terhét nem csak a szűrő beszerzési ára adja. Az értékelésnél együtt érdemes vizsgálni a ventilátor villamosenergia-felhasználását, a csereszűrők beszerzését, a csere munkaigényét, a logisztikát és készletezést, a hulladékkezelést és a karbantartást.
A retrofit beruházási költsége ettől külön kezelendő. A gazdasági döntésnél azt vizsgáljuk, hogy a szükséges beruházás milyen várható üzemeltetési hatással és megtérüléssel járhat a konkrét rendszerben.
A korszerűsítés teljes gazdasági képe
Jelenlegi üzemeltetési teher
- Ventilátor villamosenergia-felhasználása
- Csereszűrők beszerzése
- A csere munkaigénye
- Logisztika és készletezés
- Hulladékkezelés
- Karbantartás
Retrofit döntés
- Beruházási költség
- Várható éves üzemeltetési hatás
- Megtérülés a konkrét rendszer alapján
Ha a retrofit műszakilag indokolható, a projekt hatását öt területen értékelhetjük.
- Energiahatás
- Pénzügyi hatás
- Karbonhatás
- Erőforrás és hulladék
- Életciklus és működés
Csak olyan eredményt kommunikálunk, amelyhez megfelelő projektadat, számítási vagy mérési alap áll rendelkezésre.
Mikor lehet a NUXON MESP megfelelő retrofit-megoldás?
Ha az előzetes vizsgálat alapján a szűrőfokozat érdemi beavatkozási pont, az egyik vizsgálható retrofit-megoldás a NUXON MESP.
A NUXON MESP alacsony nyomásesésű, elektrosztatikus elven működő szűrési megoldás, mosható és újrahasználható szűrőcellákkal. Meglévő légkezelőben akkor lehet releváns, ha a rendszer műszaki adottságai lehetővé teszik a beépítést, és a projekt céljaihoz illeszkedik.
- releváns a jelenlegi szűrés nyomásesése és annak energetikai hatása;
- jelentős a rendszeres eldobható szűrőcsere teljes költsége;
- fontos a hulladék mennyiségének csökkentése;
- a meglévő légkezelő alapvetően megtartható;
- rendelkezésre áll vagy kialakítható a szükséges beépítési környezet;
- a cél hosszabb távú üzemeltetési optimalizálás, nem pusztán egy egyszeri alkatrészcsere.
A fenti szempontok önmagukban nem jelentenek automatikus alkalmasságot. A műszaki lehetőséget mindig a konkrét rendszer alapján vizsgáljuk.

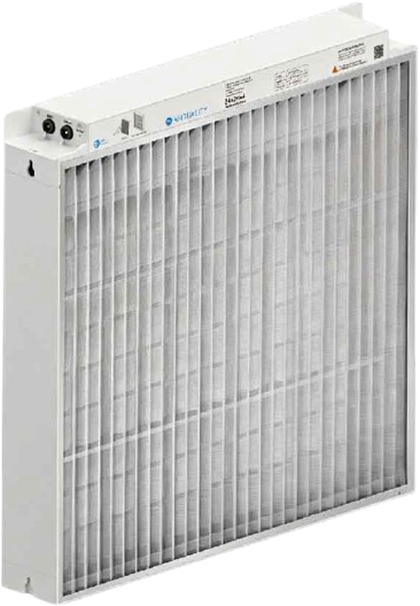

Háttér: az elektrosztatikus szűrés működése és a NUXON MESP technológia
- NUXON MESP szűrőfokozat
Mitől függ, hogy érdemes-e továbbvinni a retrofit-vizsgálatot?
-
Rendszerállapot
A meglévő légkezelő műszaki állapota meghatározza, hogy érdemes-e célzott korszerűsítésben gondolkodni.
-
Légmennyiség
A tényleges légmennyiség alapadat a rendszer terhelésének és a lehetséges beavatkozásoknak az értékeléséhez.
-
Jelenlegi szűrés és nyomásesés
A szűrőfokozat kialakítása, mérete, szűrőosztálya és – ha ismert – nyomásesése fontos kiinduló adat.
-
Beépítési lehetőség
Meg kell vizsgálni, hogy a szükséges korszerűsítéshez rendelkezésre áll-e megfelelő hely és műszaki környezet.
-
Ventilátor és szabályozás
A ventilátor kialakítása, hatásfoka és szabályozása befolyásolja az energetikai összefüggéseket és a várható hatást.
-
Üzemidő és üzemeltetési tapasztalat
Az üzemóra, a szűrőcsere gyakorisága és a meglévő működési tapasztalat segíti a gazdasági és műszaki értékelést.
Egyetlen adat sem dönt önmagában. Az előzetes vizsgálat célja annak meghatározása, milyen további műszaki lépés indokolt.
NUXON Air Performance Check – mit vizsgálunk az első körben?
Az első kapcsolatfelvételhez nem szükséges teljes műszaki dokumentáció. Először azokat az adatokat nézzük meg, amelyekből eldönthető, milyen irányban érdemes továbbmenni; a hiányzó információkat később célzottan pontosítjuk.
Amit már az első körben megadhat
- Légkezelő gyártója és típusa
- Légtömegáram
- Belső metszeti méret
- Jelenlegi szűrőfokozat, és ha ismert, a szűrőméret és nyomásesés
- Fotó, adatlap vagy meglévő dokumentáció
- A korszerűsítés célja és tervezett időzítése
Amit szükség esetén később pontosítunk
- Ventilátor és szabályozás
- Üzemóra
- Beépítési környezet, helyszíni adottságok
- Szükséges mérési adatok
Nincs meg minden műszaki adat?
Ez nem akadály. Az első szakmai áttekintés azzal is elindítható, amit jelenleg tud a rendszerről. Ha további információra van szükség, célzottan megmondjuk, mit érdemes még összegyűjteni.
Hogyan jutunk el az első adatoktól a megvalósítható retrofit projektig?
-
Előzetes adatok
Megadja, amit jelenleg tud a rendszerről, a problémáról és a korszerűsítés céljáról.
-
Első szakmai áttekintés
Meghatározzuk, hol lehet érdemi beavatkozási pont, és érdemes-e a retrofit irányt továbbvizsgálni.
-
Adatok pontosítása
Ha szükséges, dokumentációt, fotót, mérést vagy helyszíni adatfelvételt kérünk.
-
Retrofit-koncepció
A rendelkezésre álló adatok alapján összeállítjuk a szükséges beavatkozások műszaki irányát és tartalmát.
-
Hatásértékelés
A rendelkezésre álló adatok alapján vizsgáljuk az energia-, költség-, hulladék- és életciklus-hatást, illetve a megtérülést.
-
Projekt és megvalósítás
Ha a korszerűsítés műszakilag és üzletileg indokolt, a projektet a megvalósításig visszük tovább a szükséges műszaki tartalom szerint.
Az első szakmai áttekintés eredménye: visszajelzés arról, hogy érdemes-e továbbmenni, milyen adatok hiányoznak, és mi legyen a következő projektlépés.
Mikor érdemes előzetes retrofit-vizsgálatot kérni?
- Aki energetikai audit vagy energiahatékonysági program után beavatkozási lehetőséget keres.
- Akinél felmerült a meglévő légkezelő teljes cseréje.
- Ahol magas a szűréshez kapcsolódó üzemeltetési teher, gyakori a szűrőcsere, vagy fontos a keletkező hulladék csökkentése.
- Ahol épület- vagy üzemkorszerűsítés készül.
- Ahol a rendszer működik, de az üzemeltetést gazdaságosabbá szeretnék tenni.
- Ahol több légkezelő vagy több épület közül szeretnék meghatározni, melyik korszerűsítési lehetőséget érdemes először részletesen megvizsgálni.
Gyakori kérdések a légkezelő korszerűsítésről
Mi a légkezelő retrofit?
Egy meglévő légkezelő célzott korszerűsítése. A cél annak meghatározása, mely elemek tarthatók meg, hol indokolt beavatkozás, és milyen műszaki-gazdasági eredmény várható.
Csak a szűrőfokozat korszerűsítésével foglalkoznak?
Nem. A retrofitot a légkezelő egészének működése és a projekt célja alapján vizsgáljuk. A NUXON kiemelt technológiai kompetenciája a szűrőfokozat korszerűsítése; ha a projekt más műszaki beavatkozást is igényel, azt a retrofit projekt műszaki tartalmában kezeljük.
Mikor érdemes teljes légkezelőcsere helyett retrofitot vizsgálni?
Ha a meglévő rendszer alapvetően tovább használható, de egyes elemei energetikai, műszaki vagy üzemeltetési szempontból korszerűsítésre érettek. Az előzetes vizsgálat segít eldönteni, hogy érdemes-e a meglévő rendszert továbbfejleszteni a teljes csere helyett.
Minden légkezelő korszerűsíthető?
Nem. A lehetőség függ a berendezés állapotától, kialakításától, kapacitásától, a rendelkezésre álló helytől és a projekt céljától. Ha a retrofit nem indokolt, ezt az előzetes vizsgálatnak is ki kell mutatnia.
Hogyan hat a szűrő nyomásesése az energiafogyasztásra?
A szűrőn kialakuló nyomásesést a ventilátornak kell leküzdenie ahhoz, hogy a szükséges légmennyiséget biztosítsa. Azonos légmennyiség és ventilátorhatásfok mellett a nagyobb nyomásesés nagyobb ventilátorteljesítmény- és energiaigényt jelent. A tényleges energiahatást a teljes rendszer adatai alapján értékeljük.
Megmondható előre az energiamegtakarítás?
Általános százalék nem adható felelősen. A várható hatás a légmennyiség, a nyomásviszonyok, a ventilátor, a szabályozás, az üzemidő és más rendszeradatok függvénye. Ezért a konkrét rendszerből indulunk ki.
Milyen adatok kellenek az első vizsgálathoz?
Hasznos a légkezelő gyártója, típusa, légtömegárama, a jelenlegi szűrés és a rendelkezésre álló dokumentáció, de nem feltétel, hogy minden adat már az első kapcsolatfelvételnél rendelkezésre álljon.
Kell helyszíni felmérés?
Nem minden esetben ez az első lépés. A rendelkezésre álló adatok, fotók és dokumentáció alapján döntjük el, hogy szükséges-e helyszíni adatfelvétel vagy mérés.
Mi történik, ha nincs meg a légkezelő dokumentációja?
A vizsgálat akkor is elindítható. Adja meg, amit tud; a hiányzó adatokat később célzottan pontosítjuk.
MESP minden meglévő légkezelőbe beépíthető?
Nem. A beépíthetőséget és a műszaki alkalmasságot a konkrét rendszer kialakítása és üzemi körülményei alapján kell értékelni.
Csökkenthető a szűrőcseréből keletkező hulladék?
A NUXON MESP mosható és újrahasználható cellái megfelelő alkalmazás esetén csökkenthetik az eldobható csereszűrők felhasználását és az ebből keletkező hulladékot. A várható hatást az adott rendszer és a jelenlegi szűrőcsere-gyakorlat alapján értékeljük.
A vizsgálat után a megvalósításban is részt vesznek?
Igen. Ha a korszerűsítés műszakilag és üzletileg indokolt, a szükséges beavatkozások műszaki tartalmát projektként visszük tovább a megvalósításig. A konkrét feladatok köre minden esetben az adott rendszer és a projekt céljai alapján alakul ki.
Nem biztos, hogy új légkezelőre van szüksége.
Mielőtt teljes berendezéscseréről dönt, nézzük meg, hol van a meglévő rendszerben műszakilag és gazdaságilag értelmezhető korszerűsítési lehetőség, és érdemes-e azt retrofit projektként továbbvinni.
Az első egyeztetéshez nem szükséges teljes műszaki dokumentáció.
